Máy mũi phủ trên và dưới đẩy rời cánh tay 4 kim
Máy may mép phẳng 4 kim để chứng minh tính an toàn và sáng tạo ban đầu của JUKI. Tạo ra những đường may đẹp trên đồ lót, quần áo vải nhung, đồ bơi, thậm chí trên các vật liệu mới. Máy may được cung cấp với nhiều chức năng khác nhau để sử dụng dễ dàng hơn và tăng cảm giác an toàn để đạt được những đường may hoàn thiện đẹp mắt một cách nhất quán. Máy may ngăn ngừa rò rỉ dầu. Kết quả là, công việc loại bỏ vết bẩn không còn cần thiết để cho phép máy may duy trì năng suất tăng cao.
Mã sản phẩm
MF-3620 Series / MF-3620-B Series
Danh mục
Máy viền chắp
Tổng quan sản phẩm
Tính năng sản phẩm
-

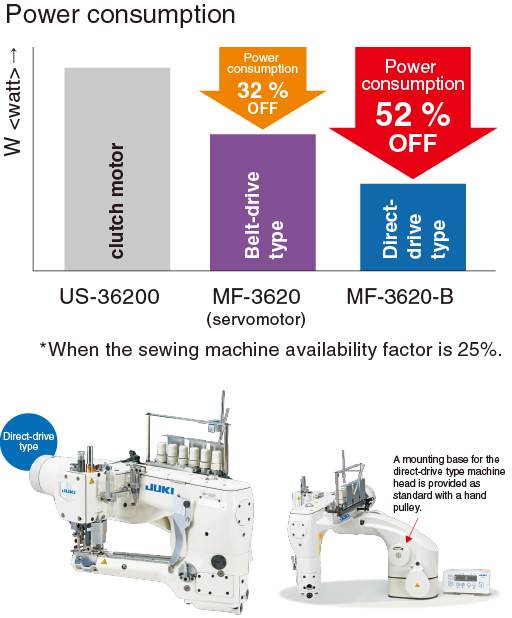

Đã bổ sung mẫu loại truyền động trực tiếp
Động cơ servo được lắp đặt trên đầu máy để áp dụng cơ chế truyền động trực tiếp. Mức tiêu thụ điện năng đã được giảm khoảng 52% so với mẫu thông thường. Vì máy may cung cấp
khả năng đáp ứng vượt trội, vật liệu có thể được điều khiển theo ý muốn khi may phần cong. Ngoài ra, máy may loại truyền động dây đai (khi sử dụng động cơ servo) cũng đã giảm tiêu thụ điện năng 32%.
-

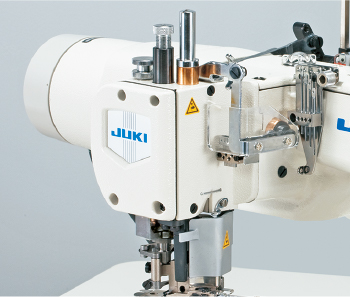

Ngăn chặn rò rỉ dầu
Khung: Khung được che chắn và trang bị các cơ chế bôi trơn lượng vi mô và tuần hoàn dầu cưỡng bức độc quyền của JUKI. Cơ chế kéo chỉ được bố trí bên ngoài cánh tay máy ngăn sự xâm nhập của dầu bắn và bụi.
Phần móc: MF-3620 cũng được cấu hình với cơ chế văng dầu độc quyền của JUKI để bảo vệ phần móc khỏi sự xâm nhập của dầu. Dầu thừa được thu hồi nhanh chóng qua rãnh dầu mới.
Hiệu suất cơ bản
-

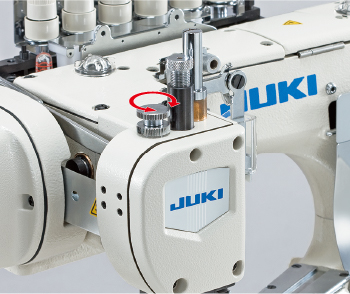

Máy may được trang bị tiêu chuẩn với bộ nâng vi mô
Vật liệu co giãn hoặc vật liệu mỏng manh có thể được may với chân vịt được nâng nhẹ từ đầu đến cuối quá trình may, từ đó giảm trượt và hư hỏng vật liệu.
-

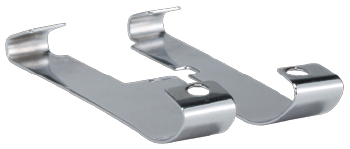

Lượng chồng lấn của vật liệu có thể điều chỉnh bằng đế chân vịt
(loại L200)Đối với máy loại cắt hai bên (L200), lượng chồng lấn hoàn thiện của vật liệu có thể không đủ tùy thuộc vào đặc tính của vật liệu. Trong trường hợp như vậy, lượng chồng lấn của vật liệu có thể được điều chỉnh bằng đế chân vịt đi kèm với thiết bị.
-
Được thiết kế để nâng cao an toàn và bảo mật

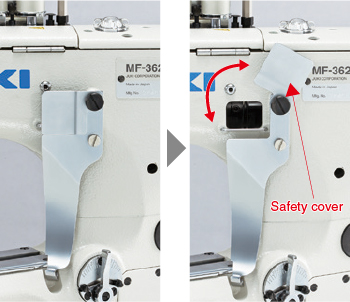

Nắp an toàn đã được cung cấp để ngăn chấn thương từ phần cam chỉ suốt.
-
Giảm hư hỏng do răng cưa
Chân vịt của máy may phẳng là loại đặc biệt trong đó cơ chế cắt vải được lắp đặt. Chân vịt đặc biệt này được thiết kế riêng bởi JUKI. Chân vịt đảm bảo đẩy vải mượt mà hơn và giúp giảm
tải trọng tác động lên vật liệu. (Ngoài ra, tuổi thọ của dao cắt vải được kéo dài.)
Thông số kỹ thuật
| Tên model | MF-3620-B (loại truyền động trực tiếp) | MF-3620 (loại truyền động dây đai) |
|---|---|---|
| Ứng dụng | Nhẹ đến nặng (dệt kim) | |
| Loại mũi may (USA) | 4 kim, máy may phẳng, mũi may phủ trên và dưới (607) | |
| Tốc độ may tối đa | 4.200 mũi/phút* | |
| Độ dài mũi may | 1.6~2.5mm (tiêu chuẩn 2.1mm) | |
| Khoảng cách kim | 5.2mm, 6.0mm | |
| Hành trình thanh kim | 30mm | |
| Kim | FL × 118GCS (#10S) #9S~#12S | |
| Kim giữ | FLG-8 #8 | |
| Độ nâng chân vịt | 6.5mm | |
| Tỷ lệ đẩy vải vi sai | 1:0.7~1:1.5 | |
| Điều chỉnh đẩy vải vi sai | Bằng cần gạt | |
| Bôi trơn | Tự động (khung: bôi trơn lượng vi mô) | |
| Dầu bôi trơn | Dầu JUKI New Defrix No.2 (tương đương ISO VG32) | |
| Yêu cầu nguồn điện/Tiêu thụ điện năng | 3 pha 200V / 300VA | - |
| Trọng lượng đầu máy | 25Kg | 22.5Kg |
*"mũi/phút" là viết tắt của "Mũi may mỗi phút."

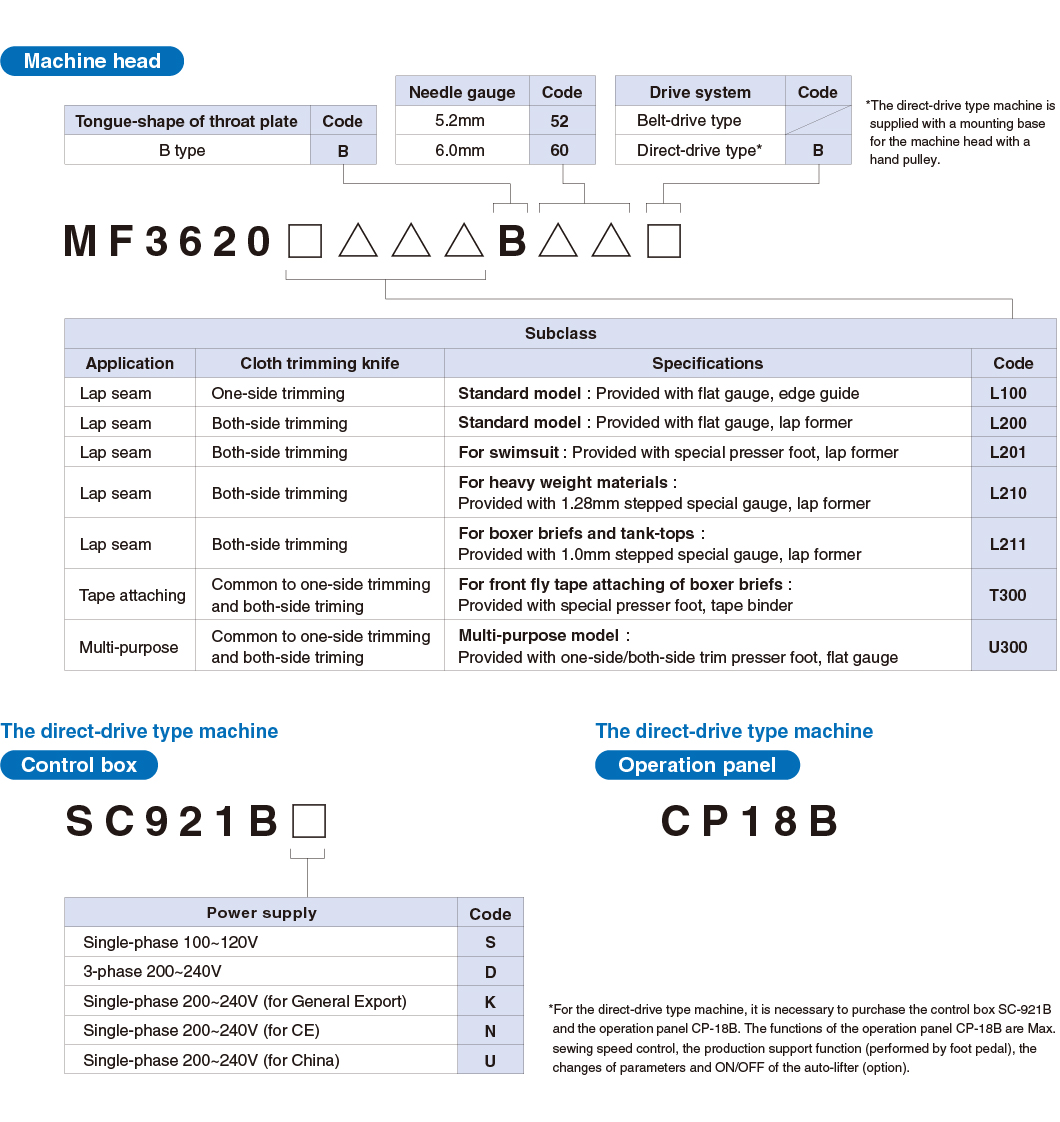

Khi đặt hàng
Danh sách máy phân loại phụ
Thông số đo lường

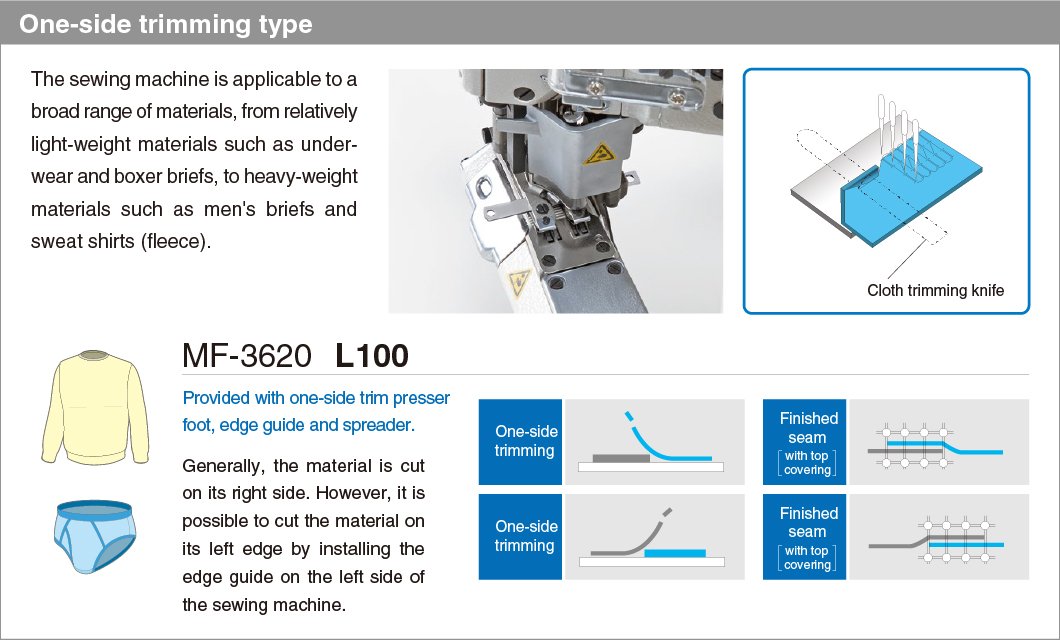

MF-3620L100
MF-3620L100-B
| Thông số | CỤM CHÂN VỊT | BỘ DẪN HƯỚNG GW | ĐẦU KIM | MẶT NGUYỆT | LƯỠI MŨI MAY | RĂNG CƯA CHÍNH | RĂNG CƯA VI SAI | BỘ MANG CHỈ | MÓC CHỈ | CẦN TRUYỀN ĐỘNG ỐNG | MIẾNG ĐỆM PHỤ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hình ảnh |  | - |  |  |  |  |  |  |  |  |  | ||
| Độ rộng kim | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Ghi chú | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074529 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074538 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | Thêm một, tổng cộng 3 |

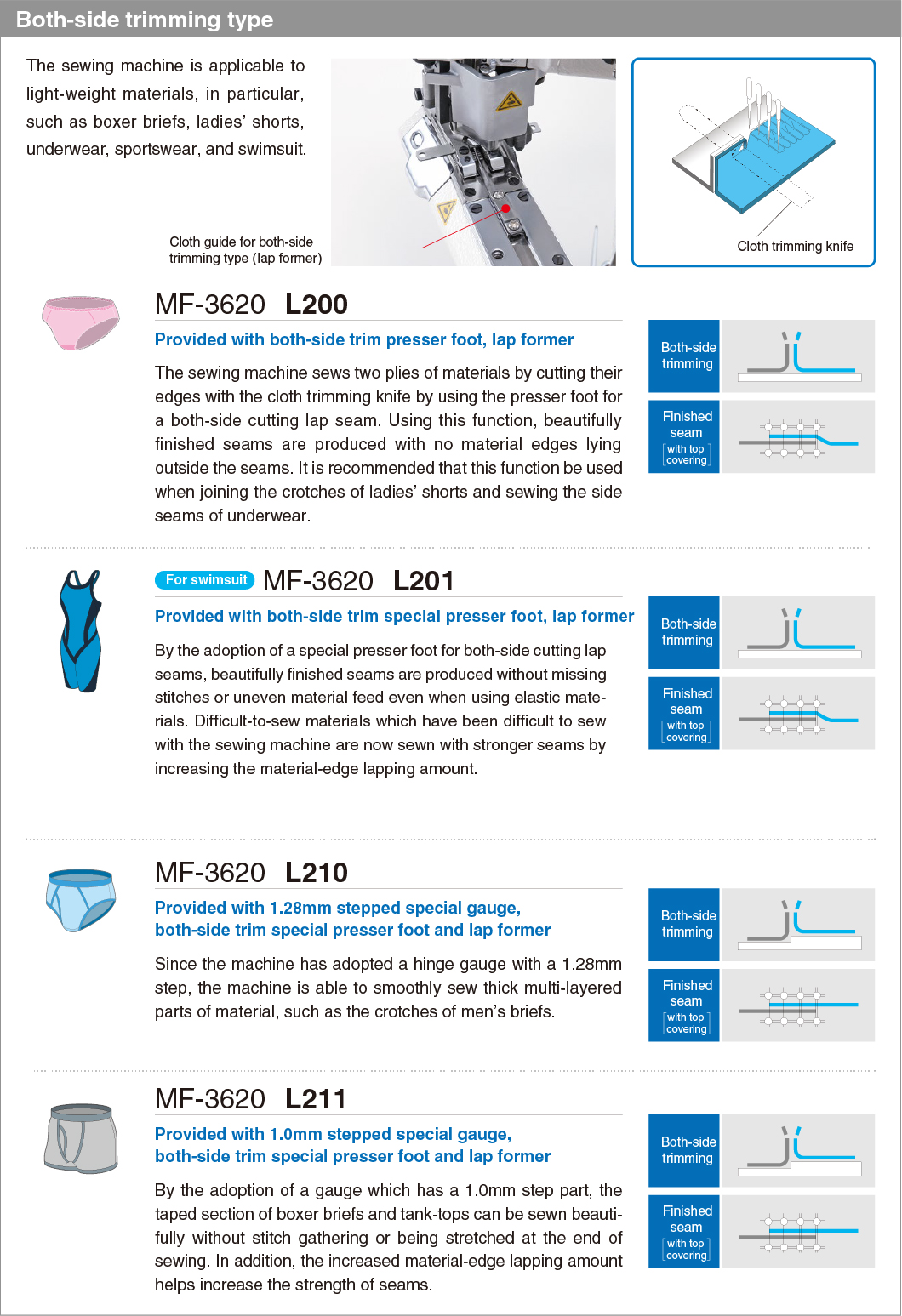

MF-3620L200
MF-3620L200-B
| Thông số | CỤM CHÂN VỊT | BỘ DẪN HƯỚNG GW | ĐẦU KIM | MẶT NGUYỆT | LƯỠI MŨI MAY | RĂNG CƯA CHÍNH | RĂNG CƯA VI SAI | BỘ MANG CHỈ | MÓC CHỈ | CẦN TRUYỀN ĐỘNG ỐNG | MIẾNG ĐỆM PHỤ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hình ảnh | | - | | | | | | | | | | ||
| Độ rộng kim | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Ghi chú | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074530 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074539 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | Thêm một, tổng cộng 3 |
MF-3620L201
MF-3620L201-B
| Thông số | CỤM CHÂN VỊT | BỘ DẪN HƯỚNG GW | ĐẦU KIM | MẶT NGUYỆT | LƯỠI MŨI MAY | RĂNG CƯA CHÍNH | RĂNG CƯA VI SAI | BỘ MANG CHỈ | MÓC CHỈ | CẦN TRUYỀN ĐỘNG ỐNG | MIẾNG ĐỆM PHỤ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hình ảnh | |  | | | | | | | | | | ||
| Độ rộng kim | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Ghi chú | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074531 | 40074572 | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074545 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | Thêm một, tổng cộng 3 |
MF-3620L210
MF-3620L210-B
| Thông số | CỤM CHÂN VỊT | BỘ DẪN HƯỚNG GW | ĐẦU KIM | MẶT NGUYỆT | LƯỠI MŨI MAY | RĂNG CƯA CHÍNH | RĂNG CƯA VI SAI | BỘ MANG CHỈ | MÓC CHỈ | CẦN TRUYỀN ĐỘNG ỐNG | MIẾNG ĐỆM PHỤ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hình ảnh | | - | |  | |  |  | | | | | ||
| Độ rộng kim | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Ghi chú | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074532 | - | 40074256 | 40074597 | 40074491 | 40074598 | 40074599 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074546 | - | 40074258 | 40074597 | 40074528 | 40074598 | 40074599 | 40074527 | 40074514 | 40074473 | 13412705 | Thêm một, tổng cộng 3 |
MF-3620L211
MF-3620L211-B
| Thông số | CỤM CHÂN VỊT | BỘ DẪN HƯỚNG GW | ĐẦU KIM | MẶT NGUYỆT | LƯỠI MŨI MAY | RĂNG CƯA CHÍNH | RĂNG CƯA VI SAI | BỘ MANG CHỈ | MÓC CHỈ | CẦN TRUYỀN ĐỘNG ỐNG | MIẾNG ĐỆM PHỤ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hình ảnh | | - | | | | | | | | | | ||
| Độ rộng kim | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Ghi chú | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074533 | - | 40074256 | 40074574 | 40074491 | 40074575 | 40074576 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074547 | - | 40074258 | 40074574 | 40074528 | 40074575 | 40074576 | 40074527 | 40074514 | 40074473 | 13412705 | Thêm một, tổng cộng 3 |

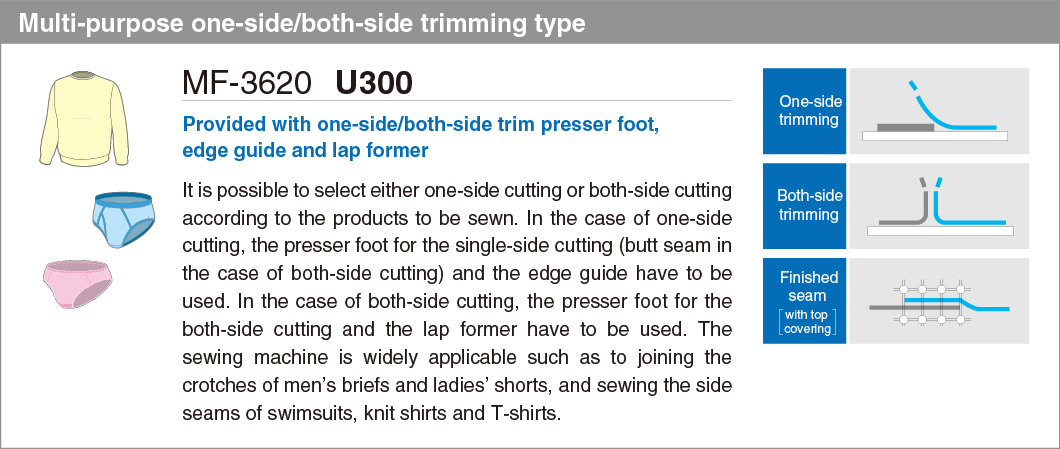

MF-3620U300
MF-3620U300-B
| Thông số | CỤM CHÂN VỊT | BỘ DẪN HƯỚNG GW | ĐẦU KIM | MẶT NGUYỆT | LƯỠI MŨI MAY | RĂNG CƯA CHÍNH | RĂNG CƯA VI SAI | BỘ MANG CHỈ | MÓC CHỈ | CẦN TRUYỀN ĐỘNG ỐNG | MIẾNG ĐỆM PHỤ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hình ảnh | | - | | | | | | | | | | ||
| Độ rộng kim | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Ghi chú | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074530 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
| - | 6.0 | 40074539 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | Thêm một, tổng cộng 3 |

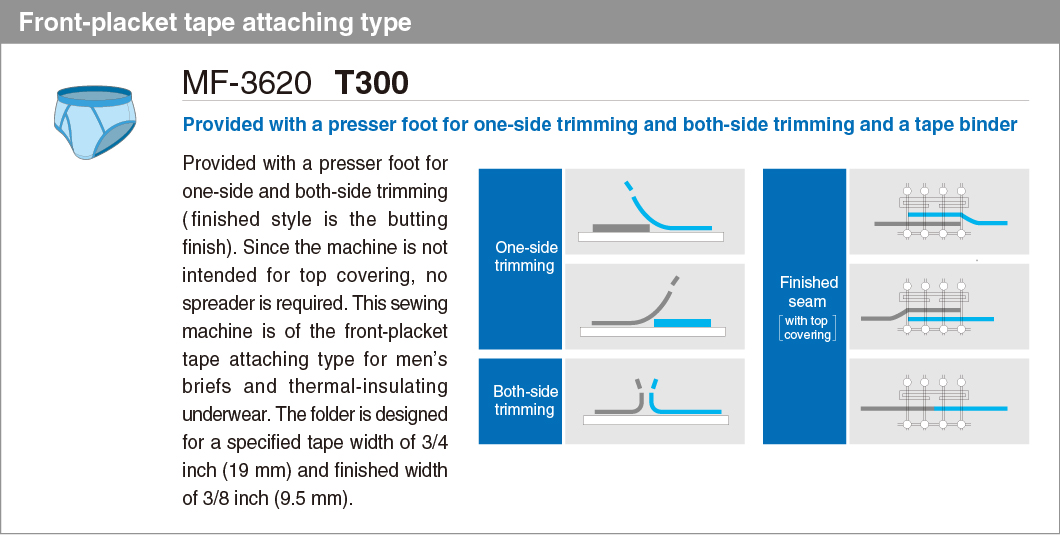

MF-3620T300
MF-3620T300-B
| Thông số | CỤM CHÂN VỊT | BỘ DẪN HƯỚNG GW | ĐẦU KIM | MẶT NGUYỆT | LƯỠI MŨI MAY | RĂNG CƯA CHÍNH | RĂNG CƯA VI SAI | BỘ MANG CHỈ | MÓC CHỈ | CẦN TRUYỀN ĐỘNG ỐNG | MIẾNG ĐỆM PHỤ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hình ảnh | | - | | | | | | - | - | | | ||
| Độ rộng kim | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Mã P/N | Ghi chú | |
| inch | mm | ||||||||||||
| 7/32 | 5.6 | 40074776 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | - | - | 40074460 | - | - |
| - | 6.0 | 40074776 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | - | - | 40074473 | 13412705 | Thêm một, tổng cộng 3 |
